DIN 188 T - Болт - Стандарти, функції, розміри та додатки

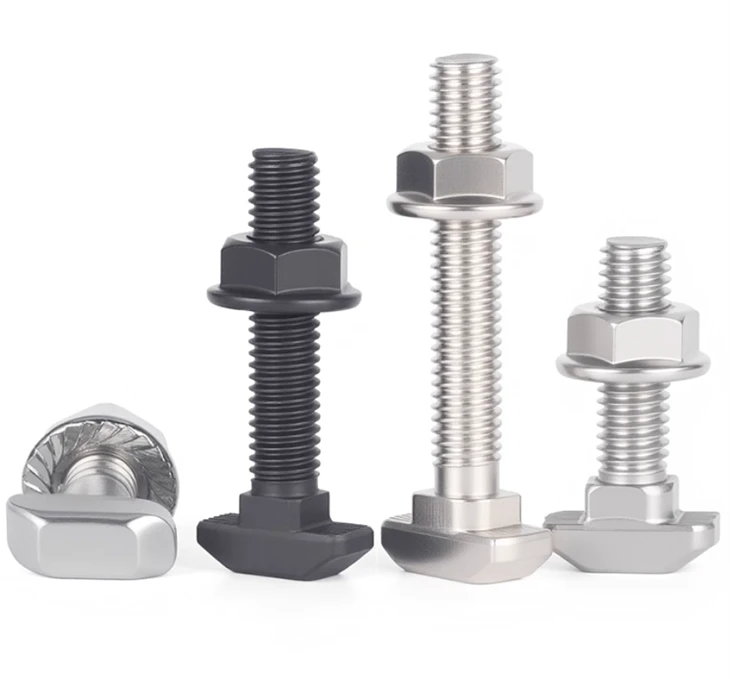

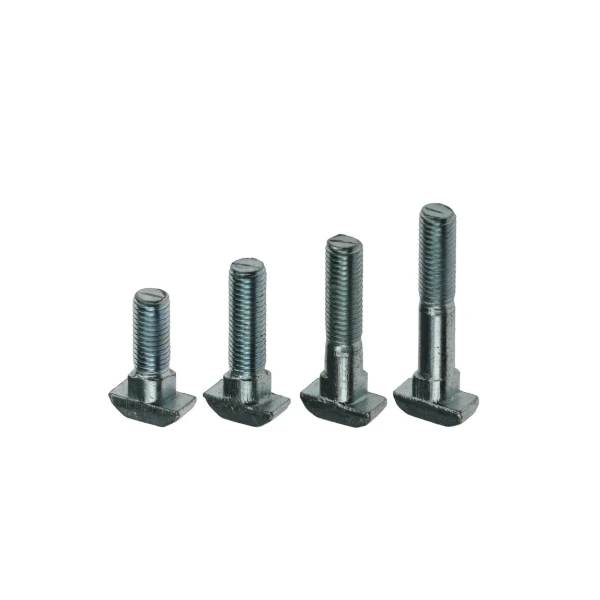

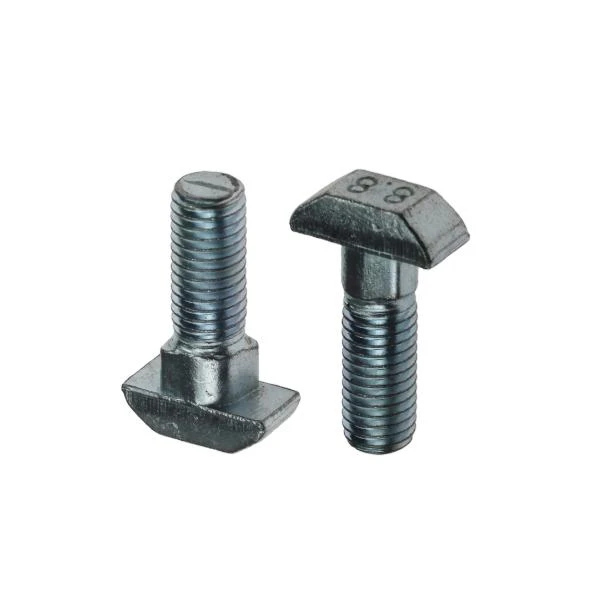

Din 188 t - болтє стандартизованим застібком з T - головкою форми, розробленою для розміщення в T - слотів, каналів або машинних таблиць, забезпечуючи надійне та регульоване з'єднання. Його плоска прямокутна головка запобігає обертання під час затягування, що робить її придатною для точного затискання та важкого - митного складання.
● t - болт
● T - Болт слота
● t - болт головки
● Болт машинного столу
● Болт молота
● ковзаючий болт
● Болт каналу
Особливості DIN 188 T - болтів
Прямокутна t - голова
Призначений для розміщення прямо в T - слотів, запобігаючи обертання.
01
Висока сила
Виготовлено в різних класах (4,8, 8,8, 10,9, 12,9).
02
Регульоване позиціонування
Можна легко ковзати і розташувати вздовж слота.
03
Швидка установка
Не вимагає додаткового інструменту утримування для голови.
04
Поверхневі обробки
Цинкове покриття, гаряче - гальванування, чорний оксид, дакромет, звичайна обробка.
05
|
Розмір нитки (D) |
Крок нитки (мм) |
Ширина голови (B) |
Висота голови (K) |
Довжина (L) |
|
M6 |
1.0 |
10 |
6 |
20–60 мм |
|
M8 |
1.25 |
13 |
8 |
25–80 мм |
|
M10 |
1.5 |
16 |
9 |
30–100 мм |
|
M12 |
1.75 |
18 |
11 |
35–120 мм |
|
M16 |
2.0 |
24 |
14 |
40–150 мм |
|
M20 |
2.5 |
30 |
17 |
50–200 мм |
Матеріали та оцінки
Вуглецева сталь
Клас 4.8, 8.8, 10.9, 12.9
Нержавіюча сталь
A2-70, A4-80 для корозійної стійкості
Лепка сталь
Тепло - обробляється для додаткової міцності
Програми DIN 188 T - Болт
Верстат
Робота в машинах фрезерування, буріння та ЧПУ.
Будівельні рамки
Кріплення в сталевих конструкціях та лісах.
Сонячні системи кріплення
Безпечне кріплення до рейок і каналів.
Промислове обладнання
Регульовані з'єднання у важкій техніці.
Залізничні системи
Замикання зборів на доріжки.
Функція DIN 188 T - Болт
Зплоска t - форма головиСлизає в T - слот машинного столу або конструкційної рейки. При затягуванні він міцно замикається на місці без обертання, забезпечуючи стабільність та точність в системах затискання.
